Mi a HDPE cső mechanikus csatlakozója? Típusok, kiválasztás és telepítés

Mi a HDPE cső mechanikus csatlakozója?

A karbantartó személyzet megérkezik egy eltemetett HDPE vízvezetékhez, amely egy nedves árokban szivárog. Nincs elektrofúziós gép, nincs generátor, és nincs elég hely egy nehéz fúziós berendezés mozgatásához. A legénység egy órán belül kivágja a sérült részt, rácsúszik egy mechanikus tengelykapcsolóra, meghúzza a csavarokat, és nyomáspróbát tesz a csatlakozáson. Ez a fő feladata a HDPE csövek mechanikus csatlakozásának.

A rövid válasz a következő: a HDPE cső mechanikus csatlakozója egy nem fúziós összekötő eszköz, amely összeköti a két csővéget a cső külső oldala körüli szorítással. Elasztomer tömítést, merev házat és mechanikus rögzítőelemet, például csavaros gyűrűt, menetes anyát vagy nyomószegmenst használ. A HDPE csőfelület nem olvad meg, és nincs szükség elektromos áramra a hegesztéshez.

A mechanikus tengelykapcsoló nem hoz létre monolit csőfalat. Ehelyett egy tömített mechanikus kötést hoz létre, amely a nyomást a tömítésen keresztül, az axiális erőt pedig súrlódáson, meneteken vagy pozitív reteszelőprofilon keresztül továbbítja. Ez a különbségtétel a nyomásértékek, az eltemetett telepítés és a hosszú távú karbantartás szempontjából számít.

Emiatt a mechanikus tengelykapcsolók értékesek javítási munkákhoz, ideiglenes megkerülőkhöz, átmeneti csatlakozásokhoz és olyan helyzetekhez, amikor a fúziós hegesztés nem praktikus. Nem mindig a legolcsóbb megoldás egy hosszú új csővezetékre, de különféle problémákat oldanak meg.

Az alábbi bekezdések ismertetik a fő tengelykapcsoló típusokat, a nyomással kapcsolatos szempontokat, a beépítési eljárást, a gyakori hibákat és a gyakorlati kiválasztási kritériumokat az alapján, amit saját HDPE cső- és szerelvénygyárunkban látunk.

Hogyan működik a mechanikus tengelykapcsoló HDPE csövön

Minden mechanikus tengelykapcsoló ugyanazon az alapelven működik: a sugárirányú összenyomás tömítést hoz létre, a tengelykapcsoló test pedig egy vonalban tartja a két csővéget. Amikor a szerelő meghúz egy anyát vagy csavarkészletet, a tengelykapcsoló egy vagy több elasztomer tömítést nyom a HDPE cső külső falához. Mivel a HDPE hőre lágyuló műanyag, a cső felülete enyhén deformálódik az összenyomás hatására, ami segít a tömítésnek kitölteni az esetleges felületi egyenetlenségeket.

A kötés szilárdsága három tényezőtől függ: a tömítés sugárirányú összenyomásának mértékétől, a ház nyomás alatti tágulásának ellenálló képességétől és a két csővég közötti axiális visszatartás mértékétől.

Egy kritikus különbségtétel a visszafogott és a visszafogottság. A visszafogott mechanikus tengelykapcsolót úgy tervezték, hogy ellenálljon a belső nyomás, a hőösszehúzódás vagy a talajmozgás okozta kihúzó erőknek. A nem fékezett tengelykapcsoló rövid próba alatt nyomást tarthat fenn, de nagy tengelyirányú erők esetén lecsúszhat. Föld alá süllyesztett csövek esetén mindig ellenőrizze, hogy a tengelykapcsolónak van-e pozitív megfogó mechanizmusa, vagy szükség van-e nyomótömbökre.

Mivel a HDPE cső a hőmérséklet változásával tágul és összehúzódik, a mechanikus tengelykapcsoló kialakításának lehetővé kell tennie a kis tengelyirányú mozgást, vagy a környező telepítést korlátozni kell. Ez különösen fontos a közvetlen napsugárzásnak kitett föld feletti csövek esetében.

A HDPE csövek mechanikus csatlakozóinak fő típusai

A mechanikus tengelykapcsolók nem egy termékcsaládot alkotnak. A HDPE csöveknél legalább négy általános kialakítást használnak: nyomóhüvelyes csatlakozók, karimás csatlakozások, menetes átmeneti idomok és csavaros osztott hüvelyes csatlakozók. Mindegyiknek más a telepítési logikája, nyomáskapacitása és karbantartási viselkedése.

A típus kiválasztásakor kezdje a ténylegesen szükséges csatlakozással. Ha két sima HDPE csővéget köt össze, akkor a legközvetlenebb megoldás a kompressziós hüvelyes csatlakozó. Ha szivattyú karimához csatlakozik, használjon karimaadaptert. Ha menetes fém alkatrészhez csatlakozik, használjon menetes átmeneti idomot.

Mechanikus csatolás vs fúziós hegesztés: Főbb különbségek

A fúziós hegesztés állandó, monolitikus kötést hoz létre a HDPE molekulák összeolvasztásával. A mechanikus tengelykapcsoló szétválasztható kötést hoz létre úgy, hogy egy elasztomert a csőhöz nyomnak. A fúziós megoldás általában az első választás az új földbe épített víz- és gázvezetékeknél. A mechanikus tengelykapcsoló általában a praktikusabb választás javításokhoz, vészhelyzeti munkákhoz, átmenetekhez és olyan telepítésekhez, ahol a fúziós berendezés nem vihető a helyszínre.

Azoknál a csővezetékeknél, ahol a fúzió megvalósítható, továbbra is ez a legelterjedtebb csatlakozási módszer, mivel nem támaszkodik olyan elasztomerre, amely elöregedhet. A fúziónak azonban vannak valódi korlátai: áramra, tiszta vagy száraz felületekre, képzett kezelőkre és elegendő helyre van szüksége a cső körül. A mechanikus tengelykapcsolókat szándékosan olyan helyzetekre tervezték, ahol ezek a feltételek nem állnak fenn.

A teljes hegesztési program kiválasztása előtt érdemes magukat a fúziós módszereket összehasonlítani. A miénk socket fusion versus tompa fúzió összehasonlítása elmagyarázza, hogy az egyes folyamatok hova illeszkednek egy valós csővezeték-projektben.

Ahol a mechanikus tengelykapcsolók a preferált választás

A mechanikus tengelykapcsolók nem helyettesítik az összes fúziós hegesztést. Előnyben részesített megoldást jelentenek bizonyos körülmények között: sürgősségi javítás, ideiglenes bypass, vegyes anyagú átállás, zárt térbe történő telepítés és csatlakozások karimás berendezésekhez.

A mechanikus csatlakozók gyakoriak a települési vízellátásban, öntözőhálózatokban, bányászati ​​hígtrágyavezetékekben, ipari folyamatok csővezetékeiben és tengeri alkalmazásokban. Az épületgépészet mechanikus csatlakozási típusokat is használ a HDPE vízelvezető és szifonrendszerekhez, különösen ott, ahol a fúziós hegesztéshez való hozzáférés korlátozott.

Nyomásértékek és műszaki határértékek

A helyesen kiválasztott mechanikus csatlakozók ugyanazt a névleges nyomásosztályt képesek kezelni, mint maga a HDPE cső. A gyakorlati korlát nem csak a tömítés, hanem a tengelykapcsoló ellenállása is axiális kihúzással és hőmérsékletfüggő csőmozgással szemben.

A cső SDR egy adott névleges méretnél befolyásolja a külső átmérőt, de ami még fontosabb, befolyásolja a fal merevségét és a cső által elviselhető sugárirányú összenyomás mértékét. Az SDR 11-hez tervezett tengelykapcsoló illeszkedhet az SDR 17-hez is, mivel a külső átmérő ugyanaz, de a tömítés összenyomási tartománya és a markolat viselkedése eltérő. Mindig ellenőrizze a tengelykapcsoló címkéjén feltüntetett falvastagság-tartományt.

A nyomásérték önmagában nem mondja meg, hogy a tengelykapcsoló rögzítve van-e. A nem visszatartott mechanikus tengelykapcsoló képes megtartani a nyomást a statikus teszt során, de meghibásodik, ha a cső összehúzódik a hideg időjárás miatt, vagy amikor a talajmozgás széthúzza a csatlakozást. Földbe ásott csővezetékekhez használjon visszafogott tengelykapcsolót, külső rögzítőrendszert vagy tolóerőt.

A hőmérséklet a HDPE hosszú távú viselkedését is megváltoztatja. Magasabb üzemi hőmérsékleten a megengedett üzemi nyomás csökken. Ha a rendszer 20°C felett fog működni, válasszon vastagabb csőfalat, és ellenőrizze, hogy a mechanikus tengelykapcsolóban lévő tömítés anyaga megfelel-e a folyadék hőmérsékletének. Az EPDM tömítések gyakoriak a vízben, de nem kompatibilisek a szénhidrogénekkel és bizonyos vegyi anyagokkal.

Menetes és tömörítő termékek mechanikus csatlakozásokhoz

Saját gyártási programunkból a két legfontosabb mechanikai csatlakozási család a HDPE menetes idomok és a PE/PP kompressziós szerelvények. Ezek kiegészítik egymást: a menetes szerelvényeket akkor használják, ha a csatlakozási pont BSP vagy NPT menettel rendelkezik, míg a kompressziós idomokat akkor használják, ha a kötés egyszerű, hő nélküli dugaszolócsatlakozást igényel.

Cső- és idomgyártóként a meneteket közvetlenül a PE100 testbe megmunkáljuk vagy öntjük. Ezzel elkerülhető, hogy külön fémbetét keverjen a nedvesített részbe, könnyebb marad a szerelvény, és tiszta menetgeometriát biztosít a szerelő számára a tömítéshez. A PE/PP sorozat kompressziós szerelvényei hasonló mechanikai elven működnek: a betétet a csővégbe helyezik, egy kupakot meghúznak, és egy O-gyűrűt vagy tömítést préselnek rá a csőfalra.

Mindkét termékcsalád valódi telepítési problémákat old meg. A polietilén vezetéket rozsdamentes acél szivattyúhoz csatlakoztató vállalkozó a HDPE oldalán külső menetes adaptert, a berendezés oldalán pedig szabványos menetes karimát vagy csatlakozót használhat. A fúziós berendezés nélküli alacsony nyomású vízvezetéket javító karbantartó csapat használhat PE/PP kompressziós csatlakozóaljzatot, és percek alatt befejezheti a munkát.

HDPE apa menetes adapter korrózióálló csőcsatlakozásokhoz Ez az adapter HDPE csöveket köt össze menetes fémberendezésekkel, vegyszerállóságot és szivárgásmentes tömítést biztosítva. Könnyű kialakítása leegyszerűsíti a telepítést, így ideális vegyes anyagú rendszerekhez. Termék megtekintése →

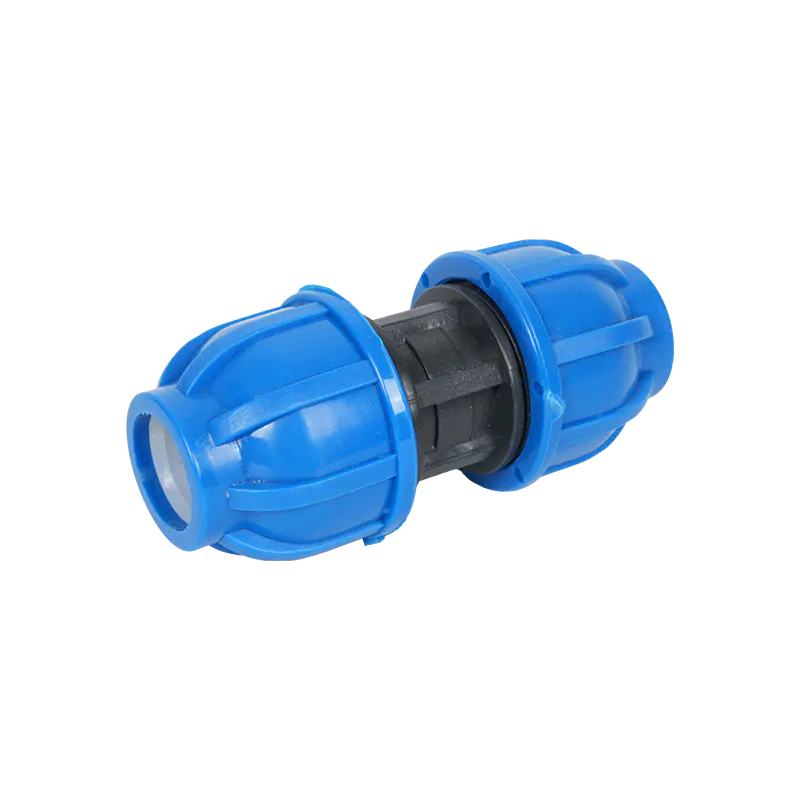

PE/PP nyomóaljzat szerszám nélküli csőcsatlakozáshoz Ez az aljzat azonos átmérőjű csöveket köt össze hegesztés vagy hőhegesztés nélkül, kompressziós mechanizmus segítségével a biztonságos, szivárgásmentes illeszkedés érdekében. Alkalmas víz-, gáz- és öntözési alkalmazásokhoz, ahol a gyors javítás fontos. Termék megtekintése →

Lépésről lépésre beszerelési eljárás mechanikus tengelykapcsolókhoz

A leggyorsabb mechanikus tengelykapcsoló felszerelése akkor is meghiúsul, ha a cső előkészítése nem megfelelő. Mivel a mechanikus tömítés a külső felülethez való összenyomástól függ, a csővéget tisztán kell vágni, le kell vágni, tisztára kell helyezni és a megfelelő mélységig be kell helyezni.

1. A csatlakozó kiválasztása előtt ellenőrizze a cső külső átmérőjét, falvastagságát és SDR-jét. Ne feltételezze, hogy a névleges méret elegendő.
2. Vágja le a HDPE cső négyzetét csővágóval, gérvágó dobozos kézifűrésszel vagy kerékvágóval. Kerülje el a durva spirálvágást, amely károsítja a tömítést.
3. Letörjük vagy sorjázza le a csővég külső szélét. A 15-30 fokos letörés segít a csőnek becsúszni a tömítésbe anélkül, hogy kigurulna a helyéről.
4. Tisztítsa meg a cső külső felületét. Távolítsa el a sarat, zsírt, laza PE forgácsot és felületi nedvességet a tömítéssel érintkező területről.
5. Ellenőrizze a beillesztési mélység jelölését a tengelykapcsoló testén. Ha nincs nyom, helyezze egymás mellé a két csővéget, és összeszerelés előtt mérje meg a mélységet.
6. Szerelje szét a tengelykapcsolót annyira, hogy a házat, a nyomógyűrűket és a tömítéseket a megfelelő sorrendben a csőre csúsztassa.
7. Illessze be az első csővéget teljes mélységig, majd illessze be a második csővéget, amíg mindkettő megfelelően be nem illeszkedik a hüvely belsejébe.
8. Kézzel húzza meg egyenletesen a csavarokat vagy anyákat, majd nyomatékkulccsal húzza meg őket keresztben. Soha ne húzza meg teljesen az egyik oldalt a másik oldal előtt.
9. Ellenőrizze, hogy a cső ugyanabban az irányban marad-e, és hogy a csővégek közötti hézag egyenletes-e. Az egyoldalú rés csökkentheti a tömítési teljesítményt.
10. Lassan végezzen nyomáspróbát a csatlakozáson, követve a rendszer üzemi nyomását. Figyelje meg a tengelykapcsoló szivárgását a kezdeti nyomástartás során és a termikus stabilizálás után.

Ha a tengelykapcsoló nyomaték-specifikációt használ, kövesse azt. A túlzott meghúzás összetörheti a PE csőfalat vagy a tömítést nem megfelelő helyzetbe extrudálhatja. Az alulfeszítés miatt a tömítés nincs felkészülve az üzemi nyomásra. A nyomatékkulcs kis befektetés egy eltemetett kötés kiásásának költségeihez képest.

Gyakori hibák és beszerzési kockázatok

A legtöbb mechanikus tengelykapcsoló meghibásodást a HDPE csövön nem a tengelykapcsoló rossz kialakítása okozza. Rossz méretezésből, rossz felület-előkészítésből, egyenetlen meghúzásból vagy tengelyirányú rögzítést igénylő csővezetéken történő rögzítés nélküli csatlakozásból származnak. Ezek a problémák elkerülhetők, ha a szerelő a mechanikus csatlakozást precíziós szerelvényként kezeli, nem pedig bilincsként.

Ha gyártótól vásárol mechanikus tengelykapcsolókat, kérje a falvastagság pontos tartományát, a nyomaték specifikációját, a tömítőanyagot és a nyomásvizsgálati tanúsítványt. Az a szállító, aki nem tud válaszolni erre a négy kérdésre, nem ad elegendő információt a biztonságos telepítéshez.

Mechanikus tengelykapcsoló kiválasztásának ellenőrző listája HDPE csőhöz

Egy rövid ellenőrzőlista segítségével a mérnöki csapatok összehasonlíthatják az ajánlatokat anélkül, hogy márkanevekre vagy homályos leírásokra hagyatkoznának. Ugyanezeket a kérdéseket kell megválaszolni minden mechanikus tengelykapcsoló esetében, mielőtt jóváhagyják egy projekthez.

• Cső külső átmérője és falvastagsága: Igazítsa a tengelykapcsolót a pontos PE csőmérethez, ne csak a DN-hez.
• Nyomásosztály: Győződjön meg arról, hogy a tengelykapcsoló névleges nyomása megegyezik vagy meghaladja a tényleges üzemi hőmérsékleten szükséges üzemi nyomást.
• Végterhelési ellenállás: Határozza meg, hogy a tengelykapcsoló rögzítve van-e, és szükség van-e még a tolóerő blokkolására.
• Tömítés kompatibilitás: Ellenőrizze, hogy az elasztomer kompatibilis-e a folyadékkal, a hőmérséklettel és a vegyi expozícióval.
• Hely az összeszereléshez: Ellenőrizze, hogy a személyzet el tudja-e érni a csavarokat vagy anyákat, és használjon nyomatékkulcsot a felszerelt cső körül.
• Ellenőrzés és tesztelés: Győződjön meg arról, hogy a tengelykapcsoló jelölése, a vizsgálati jegyzőkönyvek és a telepítési irodalom minden tételhez mellékelve van.
